Skond it-tipi strutturali differenti ta 'konnetturi fibra ottika, konnetturi fibra ottika jistgħu jinqasmu f'tipi differenti. Skond il-midja ta 'trasmissjoni differenti, jistgħu jinqasmu f'konnetturi tal-fibra ottika b'modalità waħda u konnetturi tal-fibra ottika b'diversi modi; skond strutturi differenti, jistgħu jinqasmu f'FC, SC, ST, D4, DIN, Biconic, MU, LC, MT u tipi oħra; skont it-tarf tal-pin tal-konnettur, jista' jinqasam f'PC (UPC) u aPC; skont l-għadd ta' nuklei tal-fibra, hemm ukoll punti b'qalba waħda u punti multi-ewlenin. Fil-proċess ta 'applikazzjoni attwali, aħna ġeneralment jiddistingwu skond l-istruttura bażika ta' konnetturi fibra ottika. Dan li ġej jintroduċi fil-qosor xi wħud mit-tipi aktar komuni ta 'konnetturi fibra ottika.
1.FC konnettur ottiku fibra
Dan it-tip ta' konnettur ġie żviluppat għall-ewwel darba mill-NTT tal-Ġappun. FC hija l-abbrevjazzjoni tal-Konnettur Ferrule, li tindika li l-metodu ta' rinforz estern huwa kmiem tal-metall, u l-metodu ta' rbit huwa turnbuckle. L-aktar kmieni, il-konnettur tat-tip FC uża kuntatt ċatt (FC) għall-wiċċ tat-tarf tat-tgħammir tal-pin taċ-ċeramika. Dan it-tip ta 'konnettur għandu struttura sempliċi, operazzjoni konvenjenti, u manifattura faċli, iżda t-tarf tal-fibra huwa aktar sensittiv għat-trab fin, u huwa suxxettibbli għar-riflessjoni Fresnel, li jagħmilha diffiċli biex ittejjeb il-prestazzjoni tat-telf ta' ritorn. Aktar tard, dan it-tip ta 'konnettur tjieb bl-adozzjoni ta' pin ta 'kuntatt sferiku (PC) bil-wiċċ tat-tarf tat-tgħammir, u l-istruttura esterna baqgħet l-istess, li tejbet ħafna t-telf ta' inserzjoni u l-prestazzjoni tat-telf tar-ritorn.

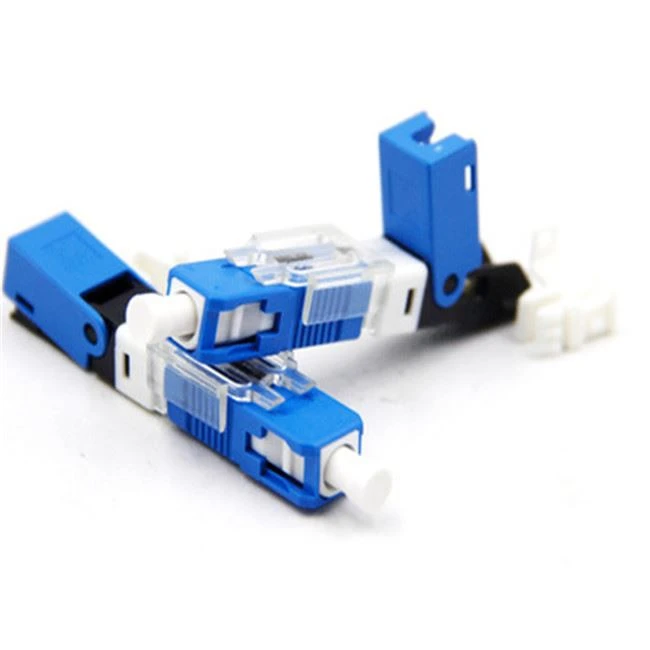

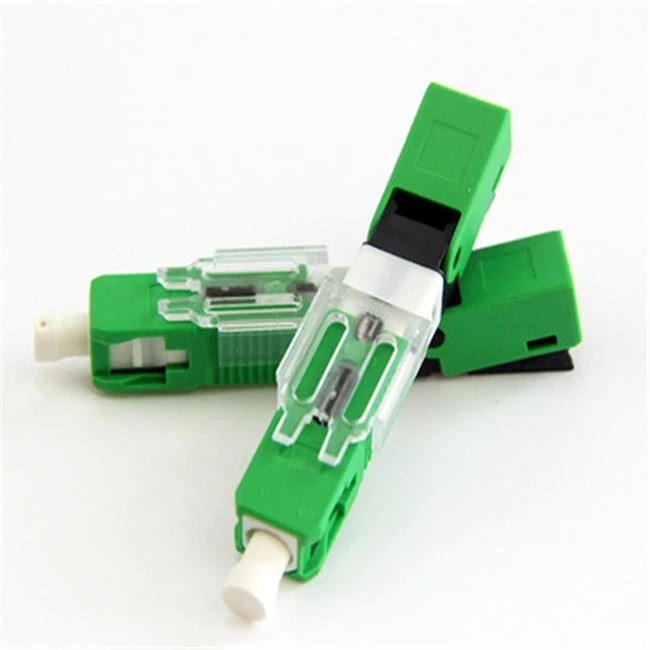

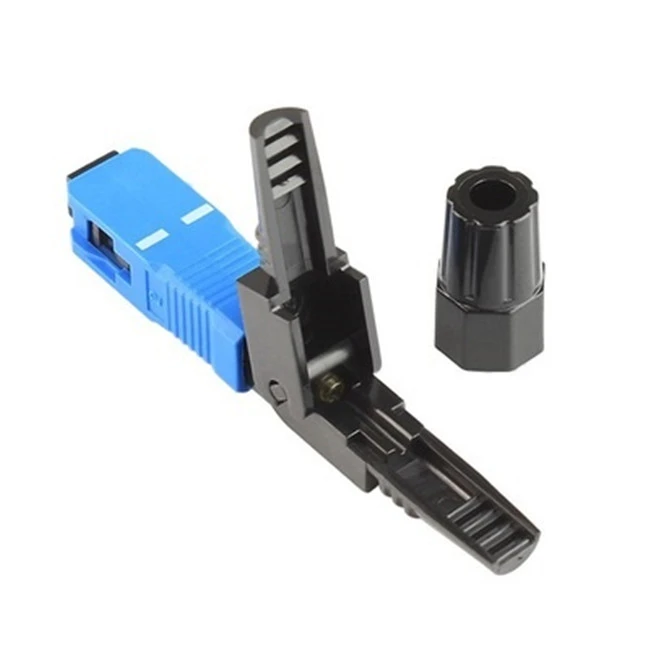

2.SC tal-fibra ottika tat-tip
Dan huwa konnettur fibra ottika żviluppata mill-kumpanija NTT Ġappun. Il-qoxra tiegħu hija rettangolari, u d-dimensjonijiet strutturali tal-labar u l-kmiem tal-akkoppjar użati huma eżattament l-istess bħal dawk tat-tip FC. L-uċuħ finali tal-labar huma l-aktar metodi ta' tħin tal-PC jew tal-APC; il-metodu ta 'rqaq huwa tip ta' bolt plug-in, l-ebda ħtieġa Spin. Dan it-tip ta 'konnettur huwa rħis, faċli biex plagg u unplug, varjazzjonijiet żgħar ta' telf ta 'inserzjoni, saħħa kompressiva għolja, u densità għolja ta' installazzjoni (l-aktar użata fuq swiċċijiet router).
3.ST tal-fibra ottika tat-tip
ST tip jumper fibra ottika: spiss użati fil-qafas distribuzzjoni fibra ottika, il-qoxra hija tonda, u l-metodu ta 'rqaq huwa turnbuckle. (Għall-konnessjoni 10base-F, il-konnettur huwa normalment tip ST. Komunement użati fil-qafas distribuzzjoni fibra ottika)
4.LC tal-fibra ottika tat-tip
Konnettur tat-tip LC huwa riċerkat u żviluppat mill-Istitut ta 'Riċerka Bell famuż, u huwa magħmul mill-mekkaniżmu ta' lukkett modulari faċli biex jitħaddem (RJ). Id-daqs tal-labar u l-kmiem użati huwa nofs id-daqs ta 'SC ordinarju, FC, eċċ., li huwa 1.25mm. Dan jista 'jżid id-densità ta' konnetturi fibra ottika fil-qafas distribuzzjoni ottika. Fil-preżent, f'termini ta' SFF b'modalità waħda, il-konnetturi tat-tip LC fil-fatt okkupaw pożizzjoni dominanti, u l-applikazzjonijiet tagħhom f'diversi modalità kibru wkoll malajr.
5.Konnettur Biconic
L-aktar prodott rappreżentattiv ta 'dan it-tip ta' konnettur fibra ottika ġie żviluppat minn Bell Laboratories fl-Istati Uniti. Jikkonsisti f'żewġ plaggs ċilindriċi ffurmati bi preċiżjoni bi truf frusto-koniċi u kmiem tal-plastik b'kon doppju ġewwa. It-tubu huwa magħmul minn komponenti tal-akkoppjar.
6.DIN4 tip konnettur fibra ottika
Dan huwa konnettur żviluppat mill-Ġermanja. Id-daqs tal-istruttura tal-pin u l-komma tal-akkoppjar użati f'dan il-konnettur huwa l-istess bħal dak tat-tip FC, u t-trattament tal-wiċċ tat-tarf jadotta l-metodu tat-tħin tal-PC. Meta mqabbel mal-konnettur tat-tip FC, l-istruttura tiegħu hija aktar ikkumplikata. L-istruttura interna tal-metall għandha molla biex tikkontrolla l-pressjoni, li tista' tevita ħsara lill-wiċċ tat-tarf minħabba pressjoni eċċessiva ta' inserzjoni. Barra minn hekk, il-preċiżjoni mekkanika ta 'dan il-konnettur hija għolja, għalhekk il-valur tat-telf ta' inserzjoni huwa żgħir.
konnettur tat-tip 7.MT-RJ
MT-RJ beda mill-konnettur MT żviluppat mill-NTT. Għandu l-istess mekkaniżmu tal-lukkett bħall-konnettur elettriku RJ-45 LAN. Il-labar gwida installati fuq iż-żewġ naħat tal-kmiem żgħar jallinjaw il-fibra ottika biex jiffaċilitaw it-trasmissjoni u r-riċezzjoni ta 'fibra ottika. Huwa mqabbad mal-magna, u l-wiċċ tat-tarf tal-konnettur għandu disinn arranġament b'żewġ qalba (intervall ta '0.75mm). Huwa konnettur ottiku ta 'densità għolja tal-ġenerazzjoni li jmiss prinċipalment użat għat-trażmissjoni tad-data.
8.MU tat-tip
Il-konnettur MU huwa bbażat fuq il-konnettur SC li bħalissa huwa l-aktar użat, u huwa l-iżgħar konnettur tal-fibra ottika ta 'qalba waħda żviluppat mill-NTT. Il-konnettur juża kmiem b'dijametru ta' 1.25mm u mekkaniżmu li jżomm lilu nnifsu. Il-vantaġġ tagħha jinsab f'Can tikseb installazzjoni ta 'densità għolja. Bl-użu kmiem dijametru MU 1.25mm, NTT żviluppat serje ta 'konnetturi MU. Huma għandhom konnetturi ottiċi tat-tip sokit għal konnessjoni ta 'kejbil ottiku (serje MU-A), konnetturi ta' backplane b'mekkaniżmu li jżomm lilu nnifsu (serje MU-B), u sokits simplifikati għall-konnessjoni ta 'moduli LD / PD u plaggijiet (serje MU-SR) )Stenna. Bl-iżvilupp rapidu ta 'netwerks tal-fibra ottika lejn bandwidth akbar u kapaċità akbar u l-applikazzjoni mifruxa tat-teknoloġija DWDM, id-domanda għall-konnetturi MU se tikber ukoll malajr.
